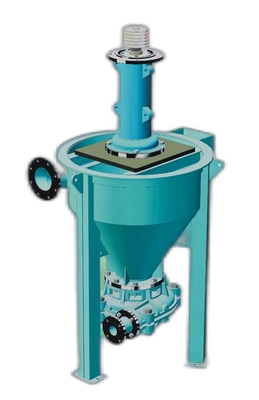

Pompa della schiuma 100R-PM
La pompa della schiuma di serie di PM ha i caratteri della struttura semplice, dell'installazione facile e della generalizzazione di alto livello.
Testa della pompa: è la stessa di quella di ZBD, pompa dei residui di serie di ZBB, con la doppia struttura a guscio della pompa. Il corpo di pompa, la copertura, la contropiastra anteriore ecc sono universali con ZBD, serie di ZBB dello stesso diametro scorificano la pompa dei residui. Secondo il medium di trasporto differente, il materiale della parte di flusso può scegliere il metallo, la gomma o altri materiali non metallici.
Parametri di prestazione della pompa di PM
| Tipo |
Velocità n r/min |
Capacità Q m.3 /h |
Testa H m. |
EFF n % |
PA di potere dell'asse chilowatt |
Tipo determinato | Tipo del motore | ||
| Tipo | Chilowatt di potere | Tensione V | |||||||
|
100R-PM
|
1100 | 87,0 | 29,0 | 43,6 | 15,76 | Il BD |
Y200-4 Y225S-4 |
30 37 |
380 |
| 145,0 | 27,0 | 53,0 | 20,12 | ||||||
| 174,0 | 25,0 | 54,2 | 21,86 | ||||||
| 1000 | 79,1 | 24,0 | 43,1 | 11,97 | Il BD |
Y180L-4 Y200L-4 |
22 30 |
||
| 131,8 | 22,3 | 52,4 | 15,28 | ||||||
| 158,2 | 20,7 | 53,6 | 16,61 | ||||||
| 980 | 77,5 | 23,0 | 43,0 | 11,30 | CC |
Y200L1-6 Y200L2-6 |
18,5 22 |
||
| 129,2 | 21,4 | 52,3 | 14,42 | ||||||
| 155,0 | 19,8 | 53,5 | 15,67 | ||||||
| 900 | 71,2 | 19,4 | 42,6 | 8,84 | Il BD |
Y180L-6 Y200L1-6 |
15 18,5 |
||
| 118,6 | 18,1 | 51,8 | 11,28 | ||||||
| 142,4 | 16,7 | 53,0 | 12,26 | ||||||
| 850 | 67,2 | 17,3 | 42,3 | 7,49 | Il BD |
Y180L-6 Y200L1-6 |
15 18,5 |
||
| 112,0 | 16,1 | 51,4 | 9,57 | ||||||
| 134,5 | 14,9 | 52,6 | 10,39 | ||||||
| 800 | 63,3 | 15,3 | 42,0 | 6,29 | Il BD |
Y160L-6 Y180L-6 |
11 15 |
||
| 105,5 | 14,3 | 51,1 | 8,03 | ||||||
| 126,5 | 13,2 | 52,2 | 8,73 | ||||||
| 750 | 59,3 | 13,5 | 41,7 | 5,23 | Il BD | Y160L-6 | 11 | ||
| 98,9 | 12,6 | 50,7 | 6,67 | ||||||
| 118,6 | 11,6 | 51,8 | 7,25 | ||||||
| 720 | 56,9 | 12,4 | 41,5 | 4,65 | CC |
Y160L-8 Y180L-8 |
7,5 11 |
||
| 94,9 | 11,6 | 50,4 | 5,93 | ||||||
| 113,9 | 10,7 | 51,6 | 6,44 | ||||||
| 700 | 55,4 | 11,7 | 41,3 | 4,28 | Il BD |
Y160M-6 Y160L-6 |
7,5 11 |
||
| 92,3 | 10,9 | 50,3 | 5,47 | ||||||
| 110,7 | 10,1 | 51,4 | 5,94 | ||||||
| 650 | 51,4 | 10,1 | 41,0 | 3,46 | Il BD |
Y132M2-6 Y160M-6 |
5,5 7,5 |
||
| 85,7 | 9,4 | 49,8 | 4,42 | ||||||
| 102,8 | 8,7 | 50,9 | 4,80 | ||||||
| 600 | 47,5 | 8,6 | 40,6 | 2,75 | Il BD |
Y160M1-8 Y160M2-8 |
4 5,5 |
||
| 79,1 | 8,0 | 49,3 | 3,51 | ||||||
| 94,9 | 7,4 | 50,4 | 3,81 | ||||||
| 550 | 43,5 | 7,3 | 40,1 | 2,14 | Il BD |
Y160M1-8 Y160M2-8 |
4 5,5 |
||
| 72,5 | 6,8 | 48,8 | 2,73 | ||||||
| 87,0 | 6,3 | 49,9 | 2,97 | ||||||
| 500 | 39,5 | 6,0 | 39,7 | 1,63 | Il BD |
Y132M-8 Y160M1-8 |
3 4 |
||
| 65,9 | 5,6 | 48,2 | 2,08 | ||||||
| 79,1 | 5,2 | 49,3 | 2,26 | ||||||
