L'industriale di Hanlin è una collezione di fusione, di fondere e di lavorare. È imprese alta tecnologie chiave, le imprese di vantaggio della proprietà intellettuale (l'unità nazionale originale del pilota della proprietà intellettuale di impresa) della Cina. Ha guadagnato la certificazione di qualità IS09001, la certificazione di qualità di CCSC (società cinese) di classificazione, è un membro dell'associazione dell'industria di generale macchinario della Cina e delle unità del membro del ramo della pompa, imprese chiave nella produzione della pompa dei residui, della pompa petrochimica della desolforazione della pompa e della pompa della fase.
La pompa del filtrante dei residui, pompa dei residui e pompare la bolla spessa orizzontale dei residui è stata identificata come nuovi prodotti chiave nazionali dal Ministero di scienza e tecnologia, Ministero di protezione dell'ambiente. Allo stesso tempo, la pompa del filtrante dei residui, la pompa dei residui, il tipo pompa di ZB dei residui è stata identificata come prodotti indipendenti dell'innovazione in provincia del Hunan dal dipartimento di scienza, lo sviluppo e la Commissione di riforma (NDRC), il dipartimento finanziario della provincia del Hunan e le pompe petrochimiche ed altri prodotti hanno raggiunto Sinopec hanno qualificato la qualificazione del fornitore.

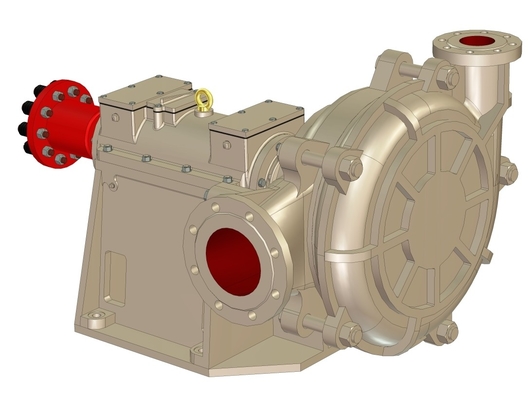

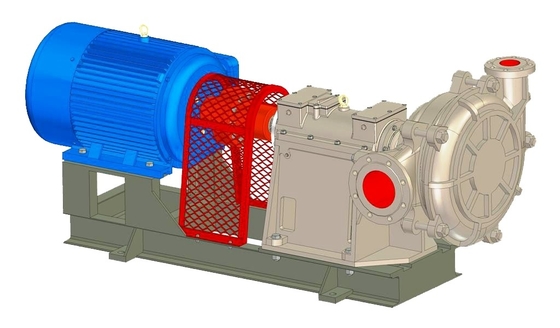

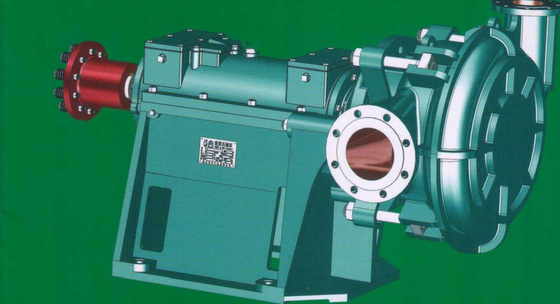

La filtropressa dei residui pompa della serie di ZBYL è produzione del genitore progettata dalla nostra società. Hanno applicazione completa di ultime teorie e tecniche che puntano risolvere i problemi quale soffocamento della pompa, perdita, basso rendimento, che la pompa comune dei residui ha quando premere i residui.
Allo stesso tempo questa produzione è stata conferita come ' nuovo product* chiave nazionale, certificato dal Ministero di scienza e tecnologia, dal Ministero di protezione dell'ambiente, dal Ministero del commercio, dall'amministrazione di stato di ispezione di controllo di qualità e dalla quarantena della Repubblica popolare cinese.
Caratteristiche

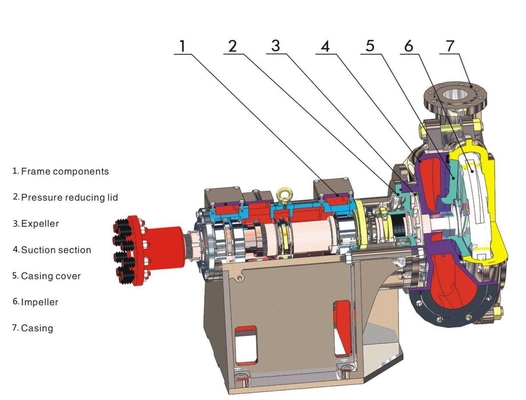

Per drasticamente risolvere il problema di perdita della pompa della filtropressa, adotta il modo di respirazione radiale che coordina con la tecnologia vice della guarnizione dell'espulsore della ventola.
Con l'applicazione della tecnologia di cad e della teoria dell'ottimizzazione, tutte le pompe di questa serie sono abbastanza efficienti raggiungere il requisito ai gradi premio «di classificazione centrifuga delle pompe dei residui JB/T53060-93 della qualità del prodotto».
«Non sovraccarichi teoria di progettazione» è utilizzato nel processo di progettazione della pompa. Quando la portata è alta, la testa della consegna è bassa, mentre quando la portata è bassa, la testa della consegna è alta. Questo re della curva dell'accordo capo completamente con i requisiti della pompa dei residui nella filtrazione e nella pressatura dei residui delle scorie.
Le pompe della filtropressa dei residui di serie di ZBYL possono sostituire la pompa comune dei residui e pompa a due fasi tradizionale della filtropressa nella filtrazione e nella pressatura dei residui delle scorie in molte industrie quali carbone, ferro e l'acciaio e miniere.
La serie di XZBYL è la seconda generazione di serie di ZBYL:
Regole di nomina
ZB40-25-160R
Specificazione
Tavola di prestazione della pompa della filtropressa dei residui di serie di XZBYL | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Modello | Velocità girante | Flusso | Testa | EFF. | Potere dell'asse | Motore | Forma della trasmissione | Massimo. diametro della particella |
Diametro | |||
n | Q | H | η | PA | Tipo | Potere | Tensione | Sbocco | Entrata | |||
r/min | m.3/h | m. | % | chilowatt | chilowatt | V | millimetro | millimetro | millimetro | |||
X40ZBYL-250 | 2950 | 0,0 | 75,4 | 0,0 | 11,7 | Y200L-2 Y200L2-2 | 30 37 |
380 | CC DCZ | 10 | 40 | 80 |
21,6 | 72,6 | 30,8 | 13,8 | |||||||||
36,0 | 68,0 | 42,0 | 15,9 | |||||||||
50,4 | 60,4 | 46,7 | 17,8 | |||||||||
64,8 | 49,1 | 45,6 | 19,0 | |||||||||
X50ZBYL-250 | 2950 | 0,0 | 78,0 | 0,0 | 15,1 | Y200L2-2 Y225M-2 Y250M-2 | 37 45 55 |
380 | CC DCZ | 13 | 50 | 80 |
32,4 | 73,7 | 36,0 | 18,1 | |||||||||
54,0 | 68,0 | 48,0 | 20,8 | |||||||||
75,6 | 58,5 | 51,2 | 23,5 | |||||||||
97,2 | 43,8 | 45,4 | 25,5 | |||||||||
X65ZBYL-450 | 1480 | 0,0 | 75,9 | 0,0 | 24,4 | Y250M-4 Y280S-4 Y280M-4 | 55 75 90 |
380 | CC DCZ | 16 | 65 | 102 |
54,0 | 72,4 | 34,6 | 30,7 | |||||||||
90,0 | 68,0 | 45,0 | 37,0 | |||||||||
126,0 | 60,1 | 47,8 | 43,1 | |||||||||
162,0 | 46,9 | 43,5 | 47,5 | |||||||||
X80ZBYL-450 | 1480 | 0,0 | 78,0 | 0,0 | 31,4 | Y280S-4 Y280M-4 Y315S-4 | 75 90 110 |
380 | CC DCZ | 22 | 80 | 152 |
86,4 | 73,5 | 42,3 | 40,8 | |||||||||
144,0 | 68,0 | 53,0 | 50,3 | |||||||||
201,6 | 59,4 | 55,1 | 59,1 | |||||||||
259,2 | 46,6 | 50,8 | 64,7 | |||||||||
X100ZBYL-450 | 1480 | 0,0 | 79,1 | 0,0 | 41,3 | Y315S-4 Y315M-4 Y315L1-4 Y315L2-4 |
110 132 160 200 |
380 | CC DCZ | 30 | 102 | 152 |
140,4 | 73,0 | 49,3 | 56,5 | |||||||||
234,0 | 68,0 | 62,0 | 69,8 | |||||||||
327,6 | 59,8 | 65,0 | 82,0 | |||||||||
421,2 | 46,5 | 59,1 | 90,1 | |||||||||
X150ZBYL-630 | 980 | 0,0 | 70,1 | 0,0 | 62,8 | Y355M-6 Y355L-6 YJS400L-6 YJS400L-6 | 200 250 280 315 |
380 | CC DCZ | 46 | 152 | 254 |
280,8 | 62,1 | 56,6 | 83,9 | |||||||||
468,0 | 53,0 | 67,1 | 100,7 | |||||||||
655,2 | 40,0 | 61,5 | 116,1 | |||||||||
842,4 | 22,2 | 40,2 | 126,9 | |||||||||
X200ZBYL-630 | 980 | 0,0 | 65,0 | 0,0 | 73,2 | Y355L-6 YJS400L-6 YJS400L-6 YJS450L-6 |
250 280 315 355 |
380 | CC DCZ |
62 | 203 | 254 |
432,0 | 58,4 | 58,7 | 117,1 | |||||||||
720,0 | 53,0 | 70,7 | 147,0 | |||||||||
1008,0 | 45,3 | 73,2 | 170,0 | |||||||||
1296,0 | 35,7 | 70,0 | 179,9 |
Caso
I prodotti della nostra società sono usati al sito dell'operazione delle parti incastrata di un mattone in aggetto della stazione di pompaggio di no. 2 del ferro di Benxi e del concentratore d'acciaio di Nanfen.
sei gruppi di tre unità collegate in serie, complessivamente 18 unità
Flusso: testa 2200M3/h: potere del motore di 72m: 630kw
